Senderöhren

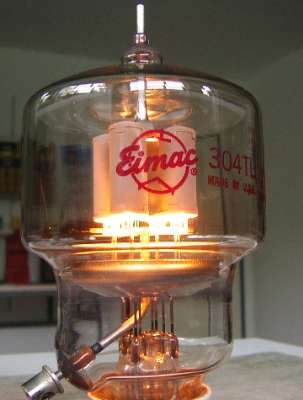

	Eimac 304TL Triode, direkt geheizt, bis 300W entwickelt im 2. Weltkrieg als Modulator- Röhre für Radarsender.

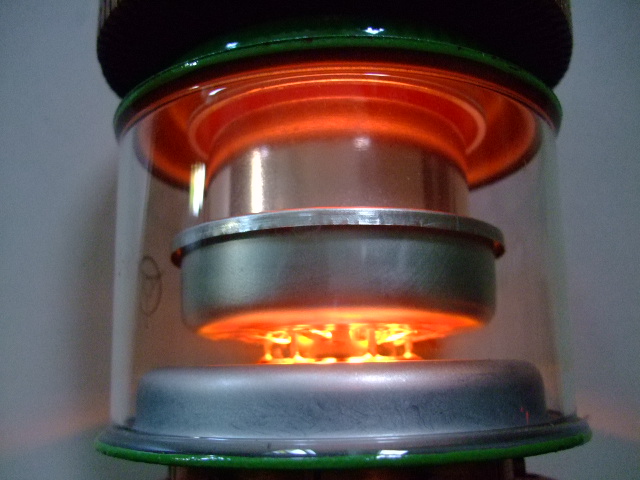

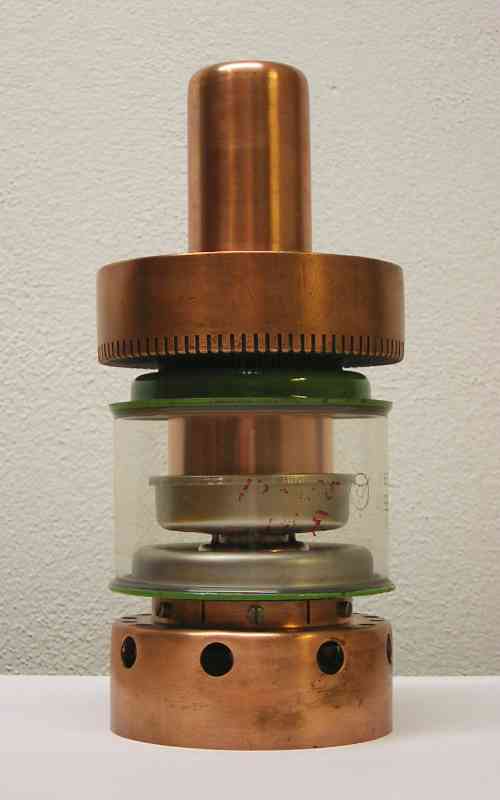

	GI-19b russische Senderöhre für Radar-Anwendung. Bis 200MHz, Impuls-Leistung bis 200kW! Dauerstrich-Leistung 700W

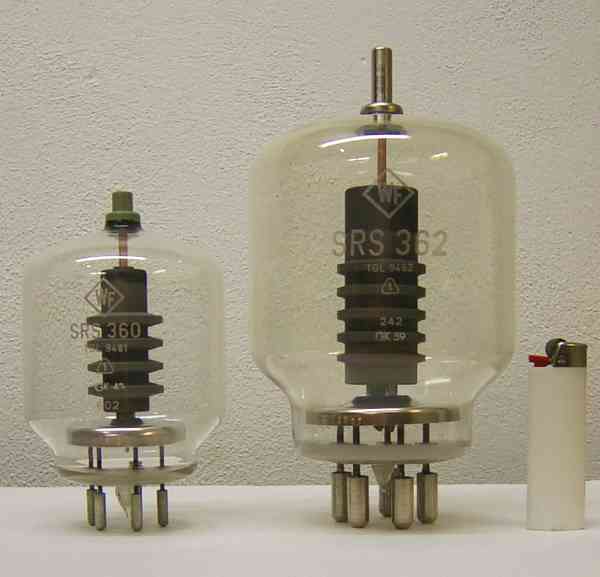

	Senderöhren für Industriegeneratoren und Nachrichtensender, Trioden. links: SRS 360 von WF = TB3/750-2 bis 1kW rechts: SRS 362 von WF = TB4/1250 bis 1,5 kW

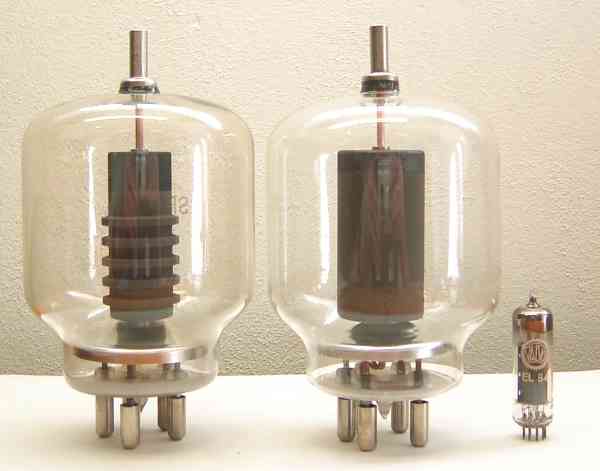

	Senderöhren für Industriegeneratoren und Nachrichtensender links: TB4/1250, Triode rechts: QB5/1750, Tetrode beide ca. 1,5kW Größenvergleich EL84, H=75mm Hersteller Valvo

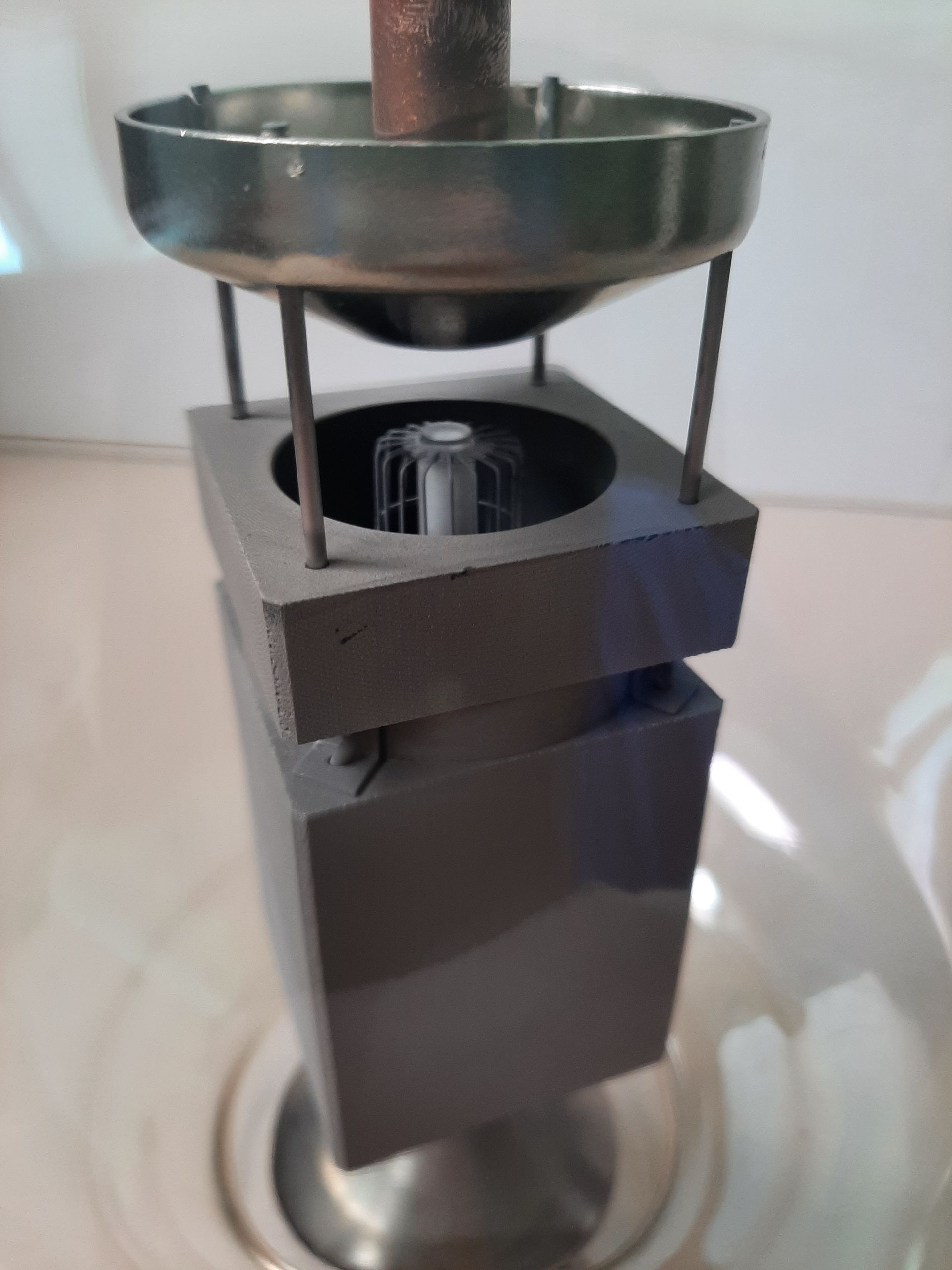

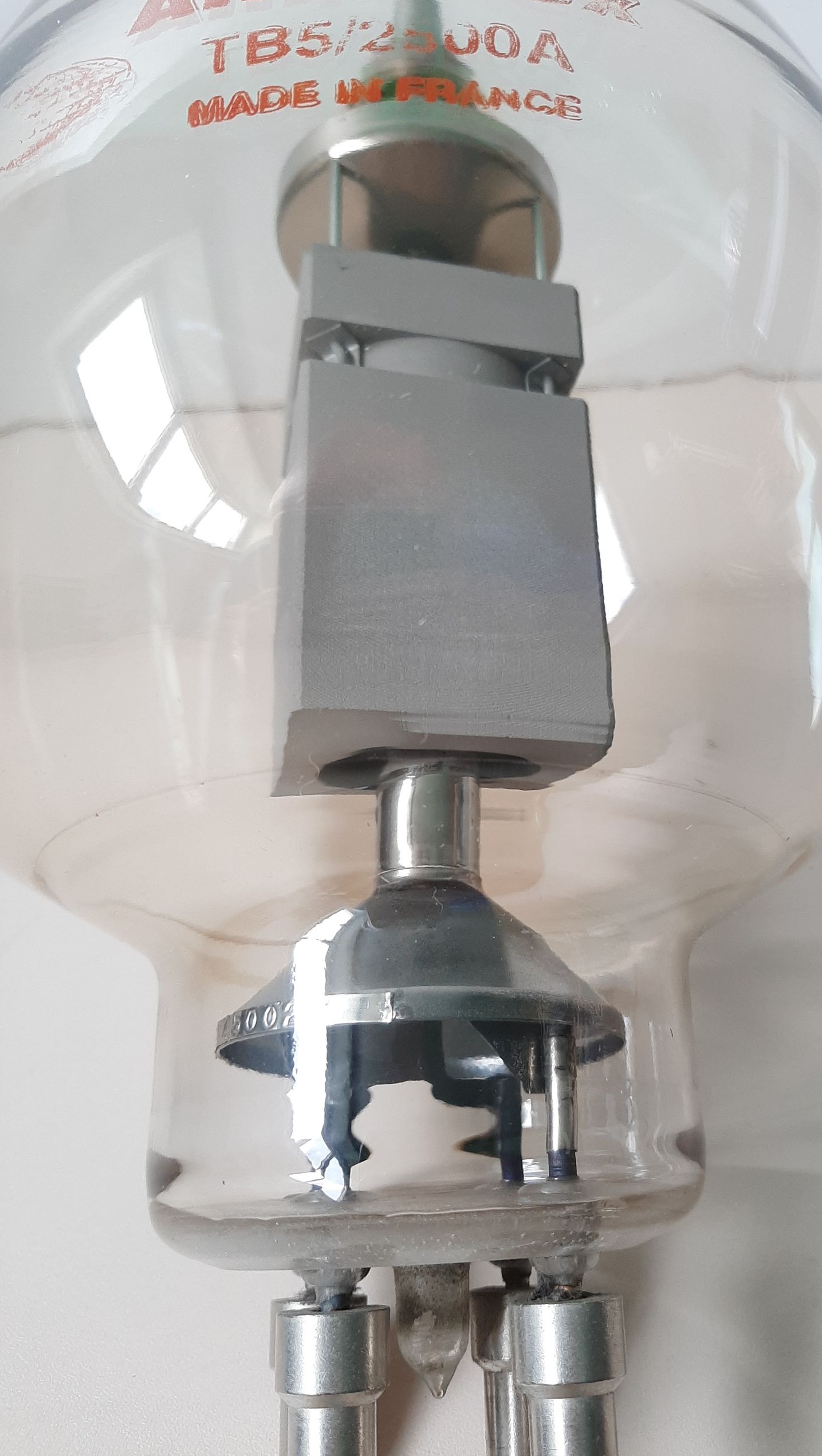

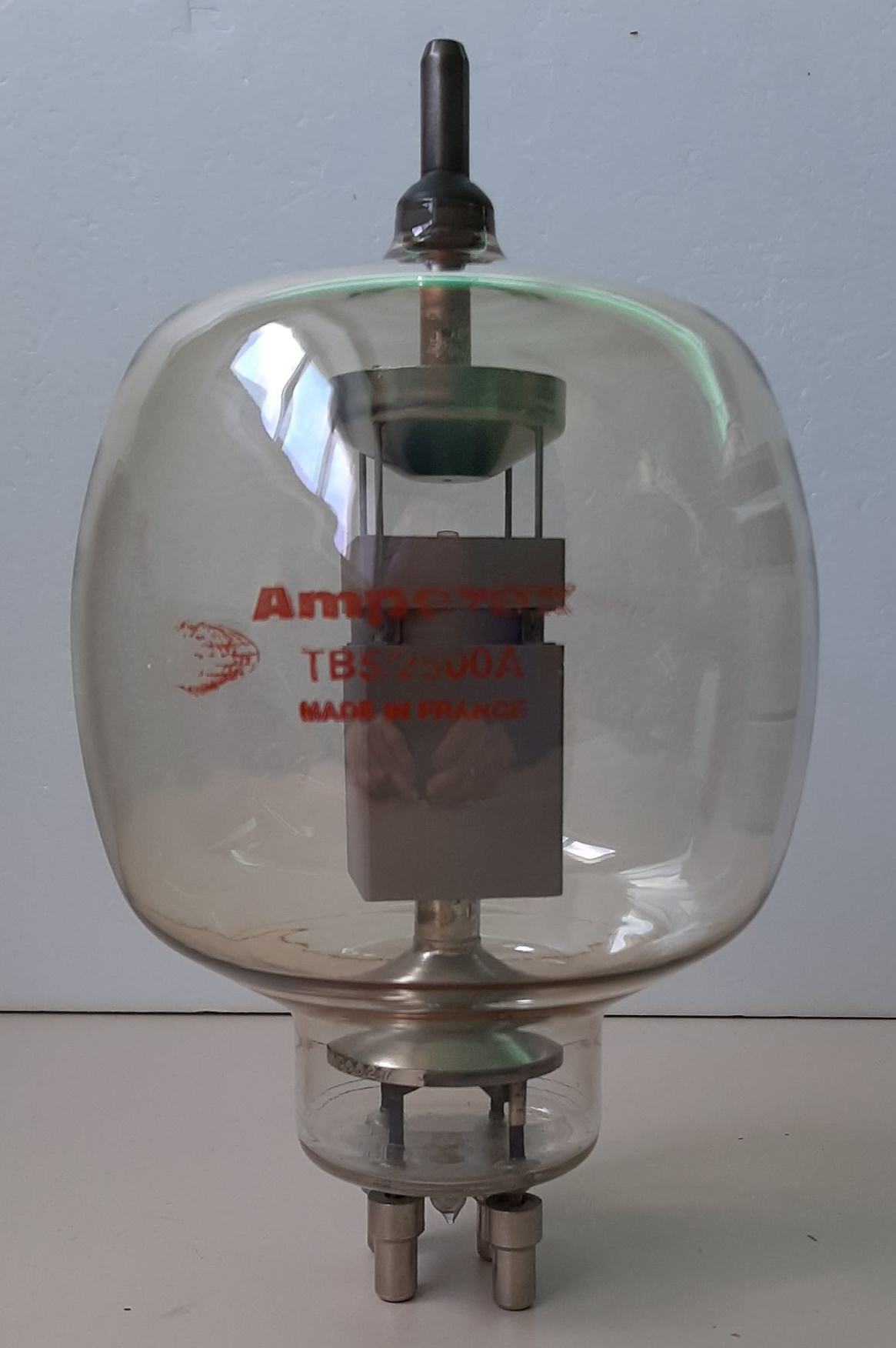

Sendetriode TB5/2500A von Amperex	Blick auf das Steuergitter

	Die TB5/2500 ist vorgesehen für Industriegeneratoren. Sie ist die größte und leistungsfähigste Glas-Senderöhre, die mir bekannt ist. Sie ist nicht leicht zu bekommen, noch dazu wenn sie neu ist wie diese. Amperex ist eine amerikanische Firma, gegründet in den 1920er Jahren, die später von Philips übernommen wurde. Sie stellt eine Edelsparte in der Röhrenfertigung dar. Amperex-Röhren findet man in hochwertigen Messgeräten und HiFi-Anwendungen.

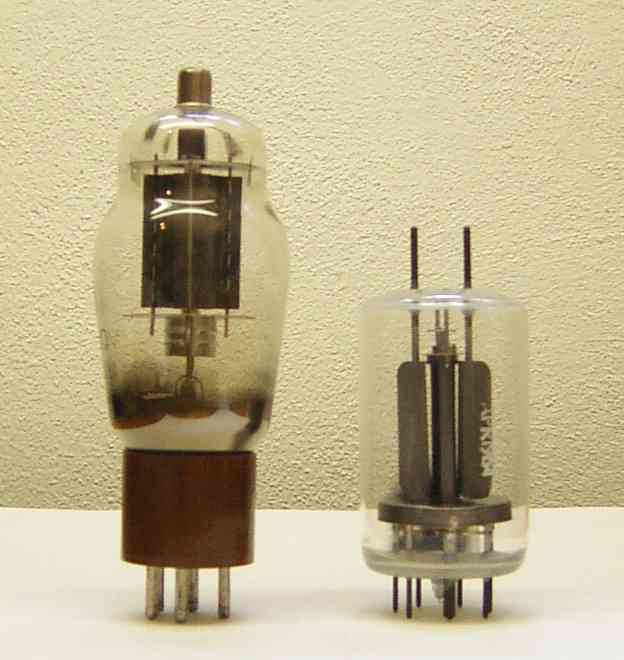

	Sende-Tetroden links: QE06/50 von Valvo, = 807 40W Tetrode für Nachrichtensender und Nf-Verstärker rechts: CV2797 von Mullard, =QQE06/40 Doppeltetrode 60W, bis 500MHz

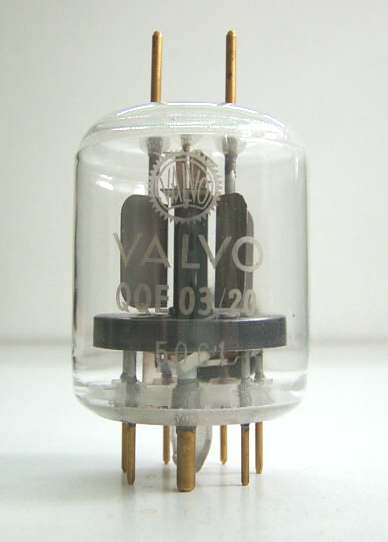

	Doppeltetrode QQE 03/20 von Valvo Die kleine Schwester der QQE06/40 ist die QQE03/20. Ich habe sie von einem Freund bekommen, Dirk Borgers aus Rückersdorf b. Nürnberg, ein wahrer Daniel Düsentrieb der Elektronik, der diese Art von Röhren -- liebevoll -- Teufelchen nennt

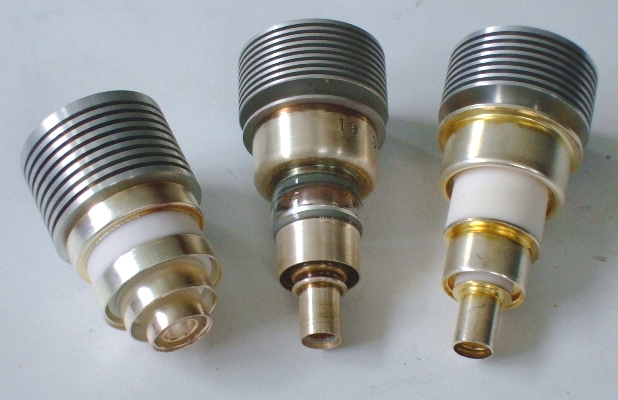

	Scheibentrioden Links: Siemens YL1042 Rechts: Siemens 2C39BA Metall-keramische Ausführung Mitte: Machlett 2C39A seltene Glas-Ausführung die 2C39BA ist brauchbar bis 2,5GHz bei einer Leistung von 100W, häufig eingesetzt bei Post und Militär, z.B. in Richtfunk- strecken.

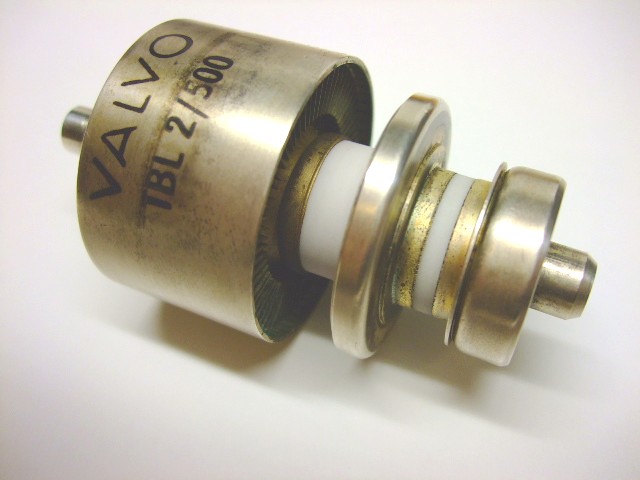

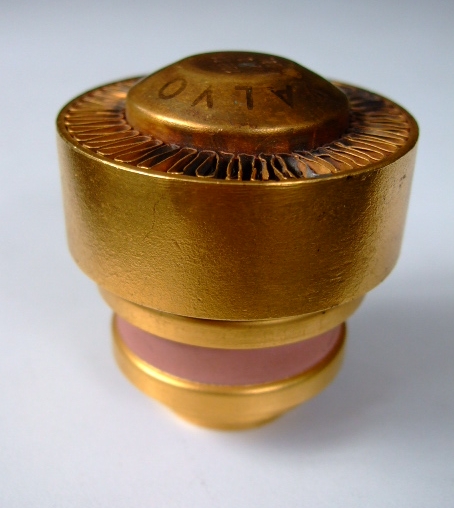

	Scheibentriode TBL2/500 von Valvo druckluftgekühlte Metall-Keramik-Röhre zur Verwendung als UHF-Verstärker mit einer Leistung von 500W.

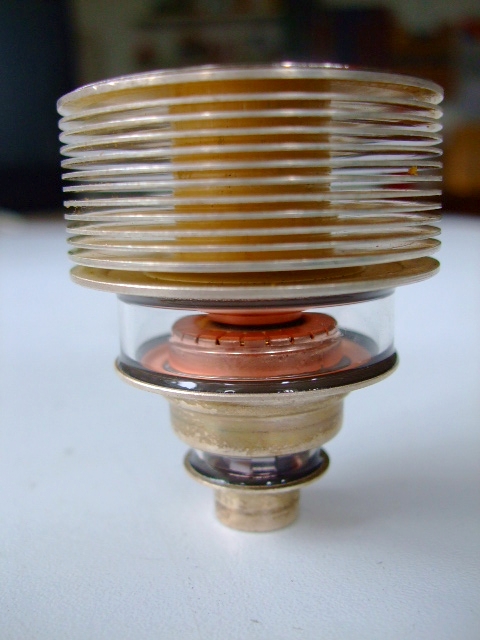

	Scheibentriode YD1051 , Telefunken Bauform wie 2C39A, auch von den Daten her vergleichbar.

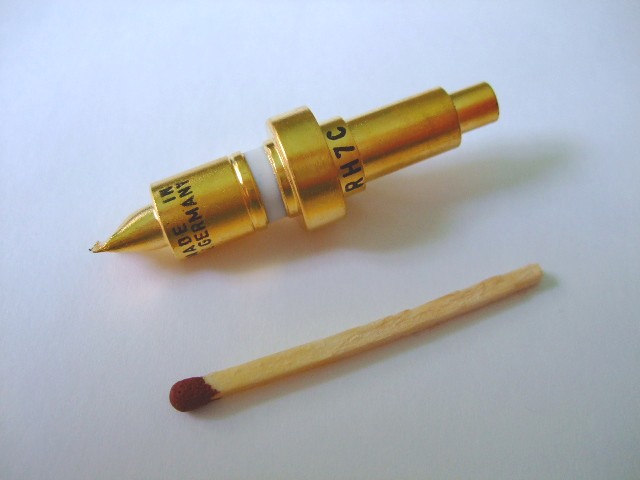

	Scheibentriode RH7C von Siemens Die Röhre wurde in der 60er Jahren entwickelt und war für Frequenzen bis 7500 MHz brauchbar. Wegen ihrer Zuverlässigkeit wurde sie auch für Weltraum-Missionen eingesetzt, z.B. in einer amerikanischen Mariner-Marssonde.

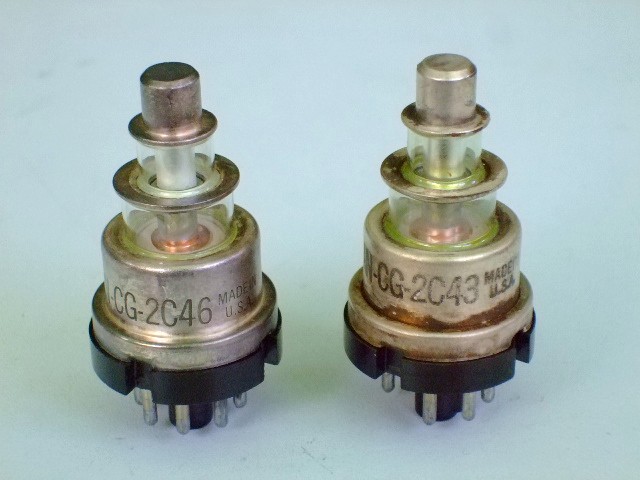

	Leuchtturm-Röhren 2 Scheibentrioden, wegen des Aussehens als Leuchtturm-Röhren bezeichnet. Beide von GE, 2C46 und 2C43. Entwickelt in den 50er-Jahren, für UHF-Zwecke

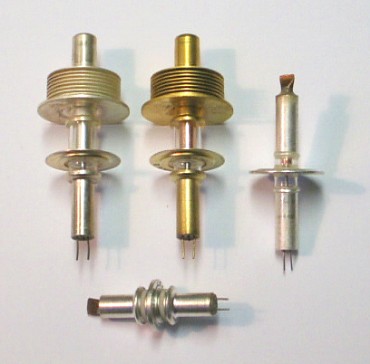

	Bleistift-Röhren von links 6263A, UHF-Anwendungen bis 1700MHz, 7W 6264A, UHF-Anwendungen bis 1700Mhz, 7W 7554, UHF-Oszillatoren bis 3000MHz, 2W darunter 4043, UHF-Anwendungen bis 1000MHz Trioden, alle von RCA

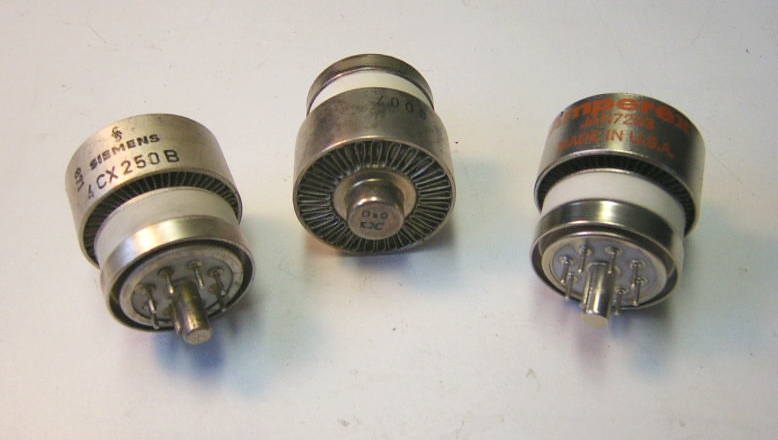

	Koaxiale Tetroden JAN7203, = 4CX250B metall-keramische Tetrode für Hf-Anwendungen bis 500MHz, 250W. Wurde von vielen europäischen und amerikanischen Herstellern gefertigt.

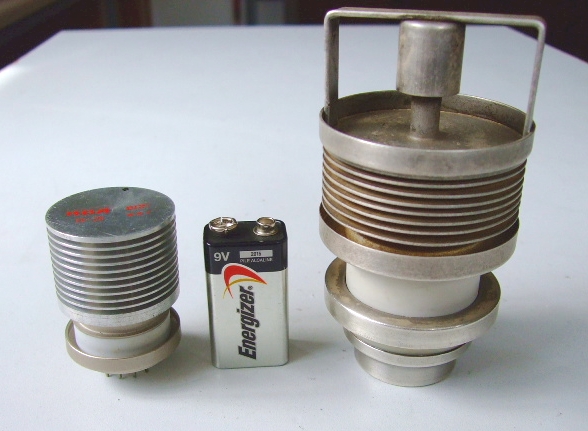

	links eine Senderöhre 8121 von RCA, Leistung ca. 150W bei 500MHz daneben Sendetetrode GL 6283 von GE, sie leistet ca. 500W bei einer Frequenz von 1000MHz.

Senderöhre YL1111 von Valvo für FS-Sender bis 900MHz, 700W	Thomson 6885 Triode, bis 3000 MHz,

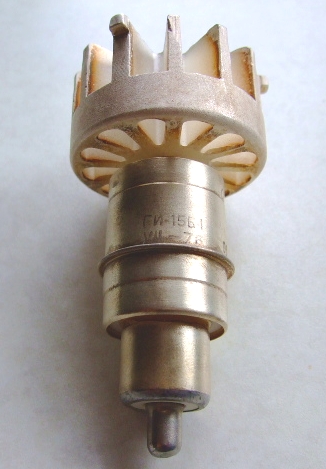

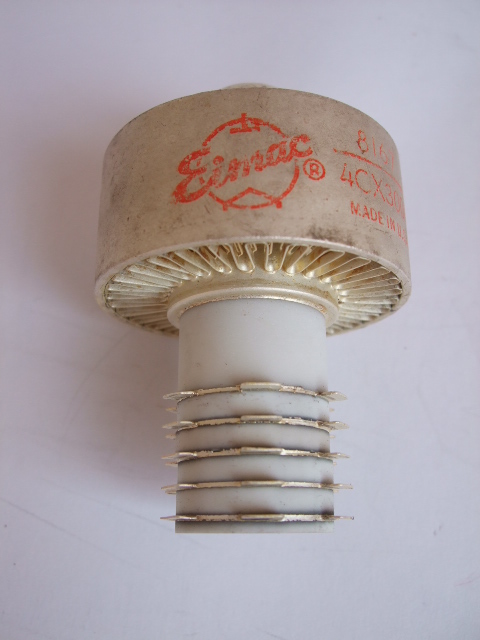

300W- Tetrode 4CX300A von Eimac, vorgesehen bis 500MHz	russische Scheibentriode GI-15b.1 für Frequenzen bis 3500MHz, Leistung 80W

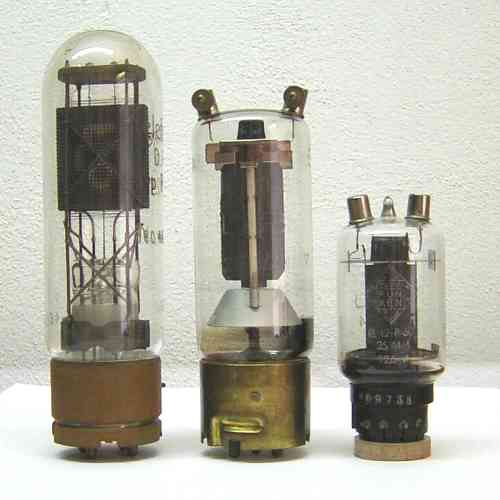

	Senderöhren der deutschen Wehrmacht links: RS237, Triode die Röhre ist sehr begehrt für NF-Verstärker und erzielt bei Internet-Auktionen Preise bis zu 500 Euro! Mitte: RL12P35, Pentode rechts: RL12P50, Pentode alle von Telefunken

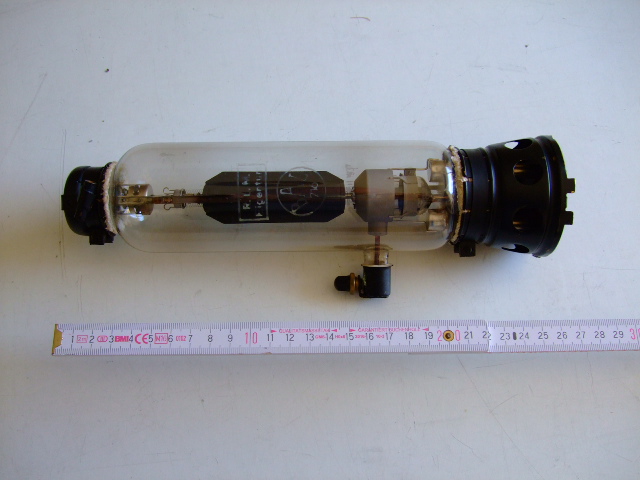

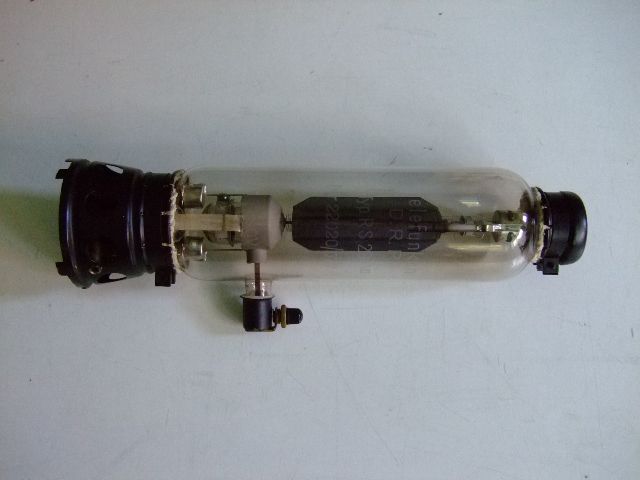

RS 291 von Telefunken aus dem Jahr 1937. Direkt geheizte 110W Sendetetrode aus dem Besitz des R.L.M.

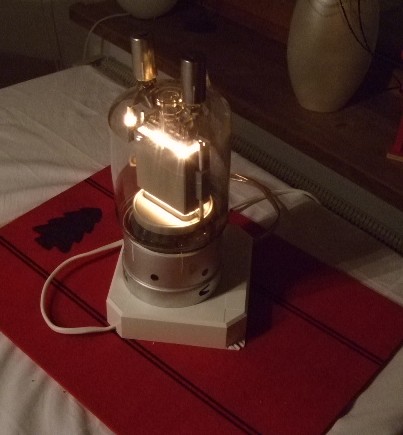

	man kann sie auch als Nachttisch-Lampe verwenden oder als Weihnachtsdekoration, wie hier geschehen...

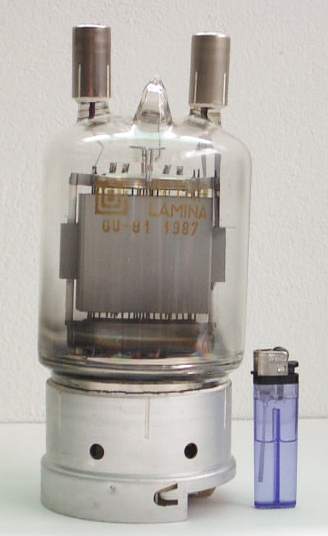

russische Senderöhre GU-81, hier von Unitra Lamina, Polen

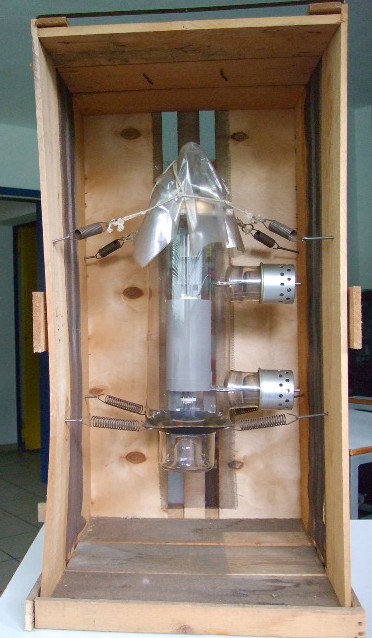

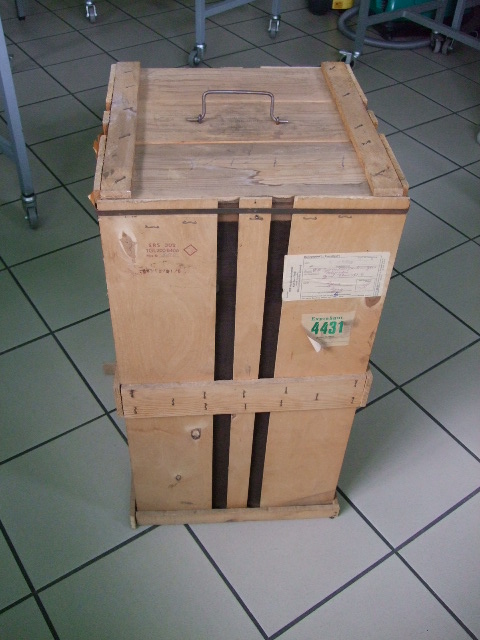

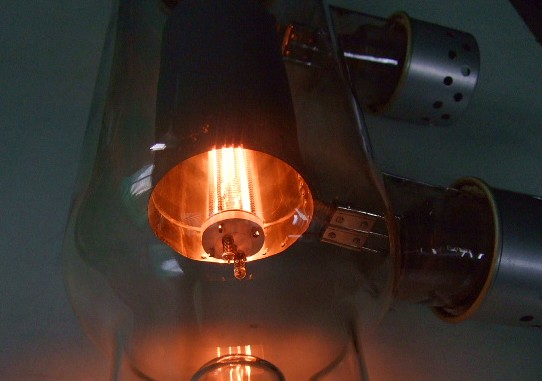

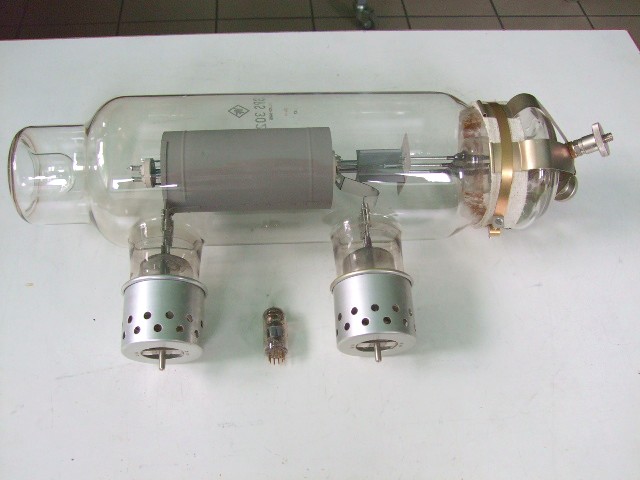

Senderöhre SRS 302 von WF. Direkt geheizte Triode für Industrie-Generatoren. Die Leistung liegt bei ca. 1200W. Baujahr 1982. Ein wirklich gewaltiges Teil, ca. 50cm lang, als Größenvergleich eine ECC 88.	Die riesige Katode ist hier nur mit 12V geheizt, wäre sonst zu hell zum fotografieren, vorgesehen sind 16V bei einem Strom von ca. 20A. Sie wurde in einer speziellen Transportkiste geliefert und sollte nur stehend bewegt werden


Die Röhre ist nagelneu und bei Sammlern recht begehrt, sie wird auch nicht oft angeboten.	Vorgesehen war sie für einen kunststoffverarbeitenden Betrieb in Thüringen, ich nehme an für einen Generator zur Hf-Erwärmung.

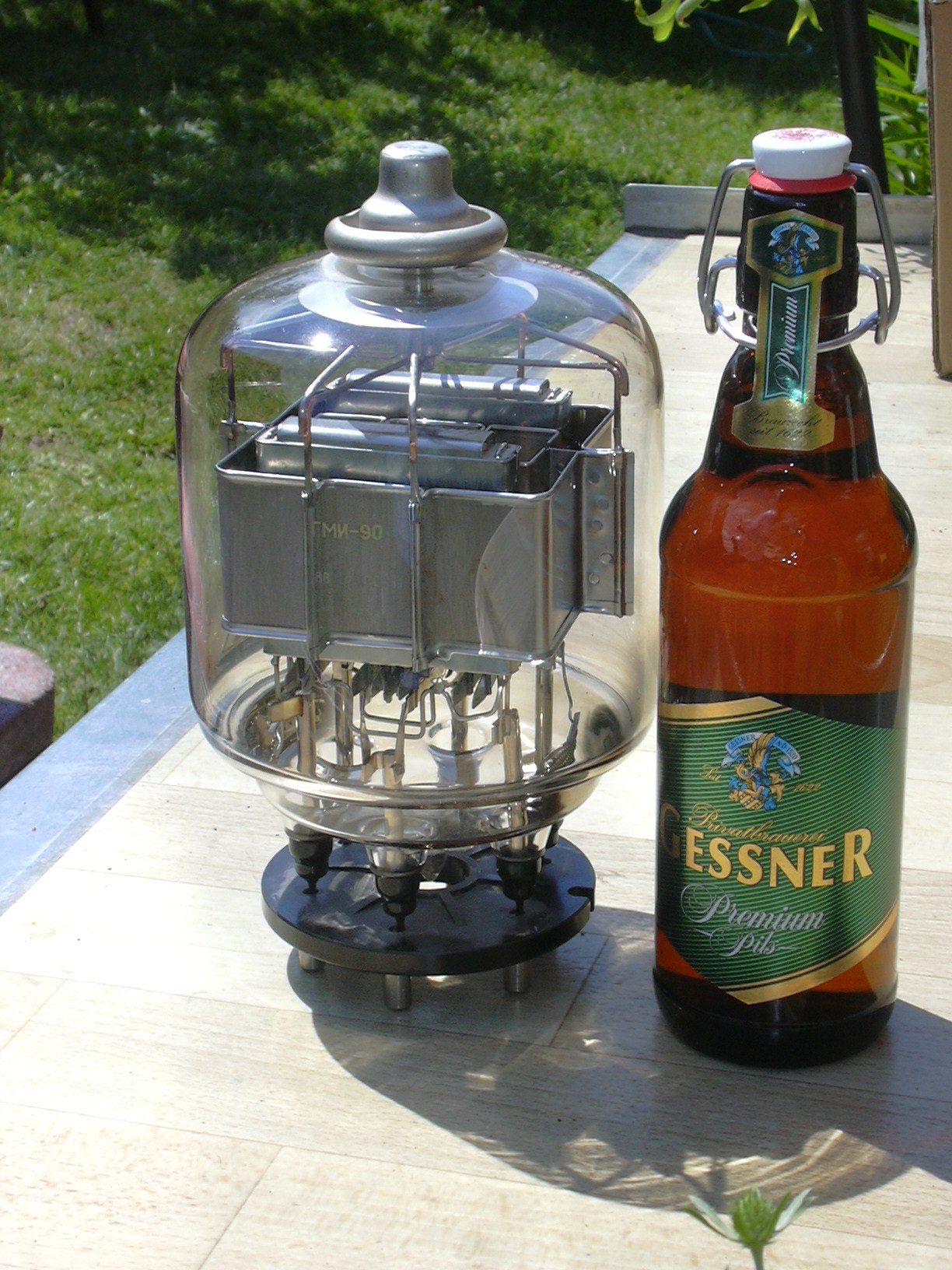

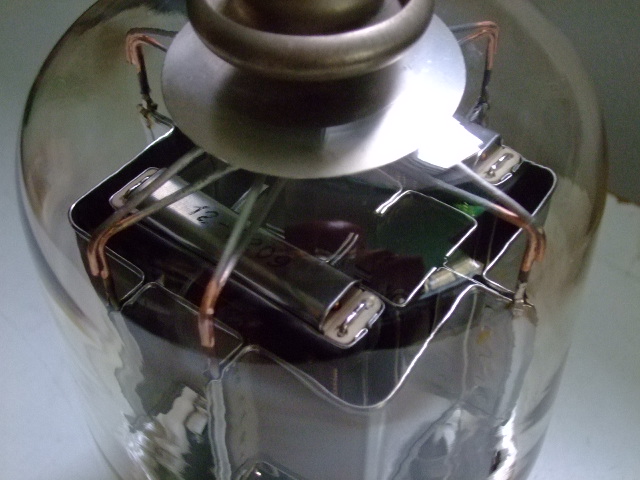

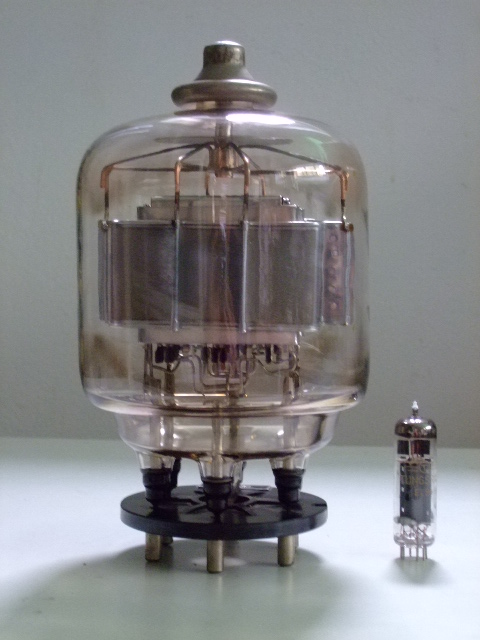

	Russische Sende-Tetrode GMI-90 (ГMИ-90) Die kleine Röhre ist die EL84 Steuerröhre für das Magnetron in Radarsendern. Ein Prachtexemplar russischer Röhrentechnik, an Schönheit und Größe wird sie von der GMI-2B übertroffen, die ich leider nicht habe.

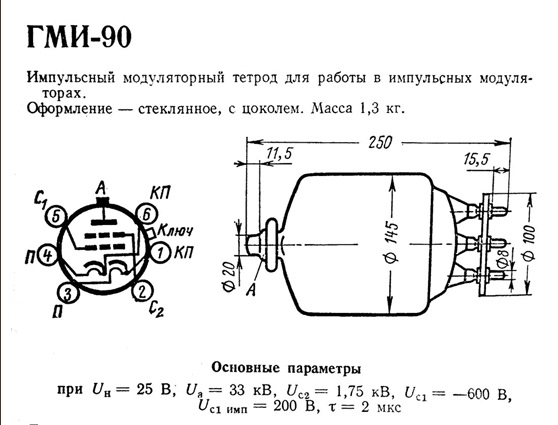

	Die Sockelbeschaltung ist hier richtig, in machen Zeichnungen ist sie falsch dargestellt.
	Die Abmessungen: 250 x 145mm. Es sind 4 Röhren-Systeme parallel geschaltet. linkes Bild: Deutsch-Russische Freundschaft!

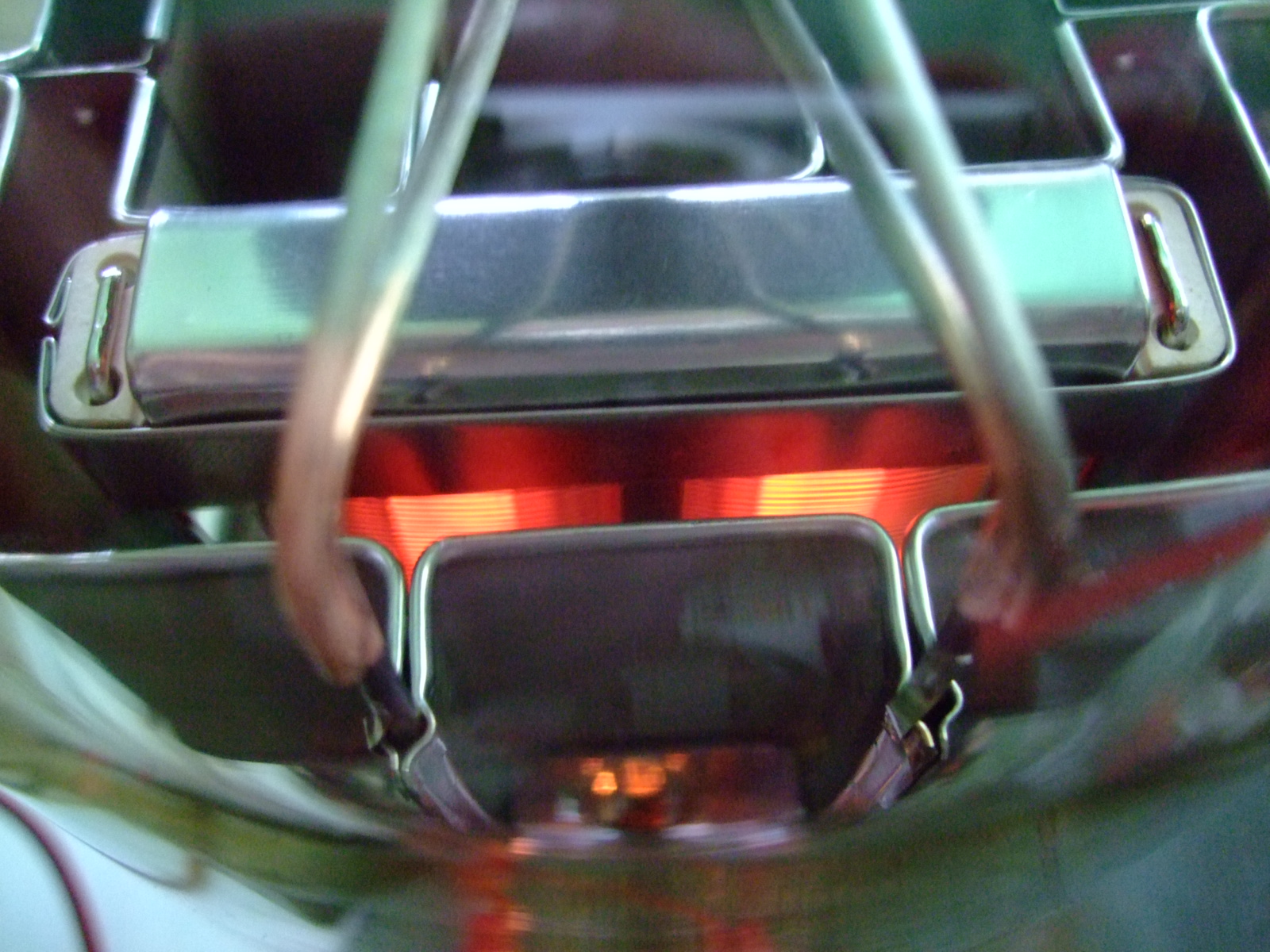

	2 der 4 Systeme im beheizten Zustand, habe das Foto nicht besser hinbekommen...

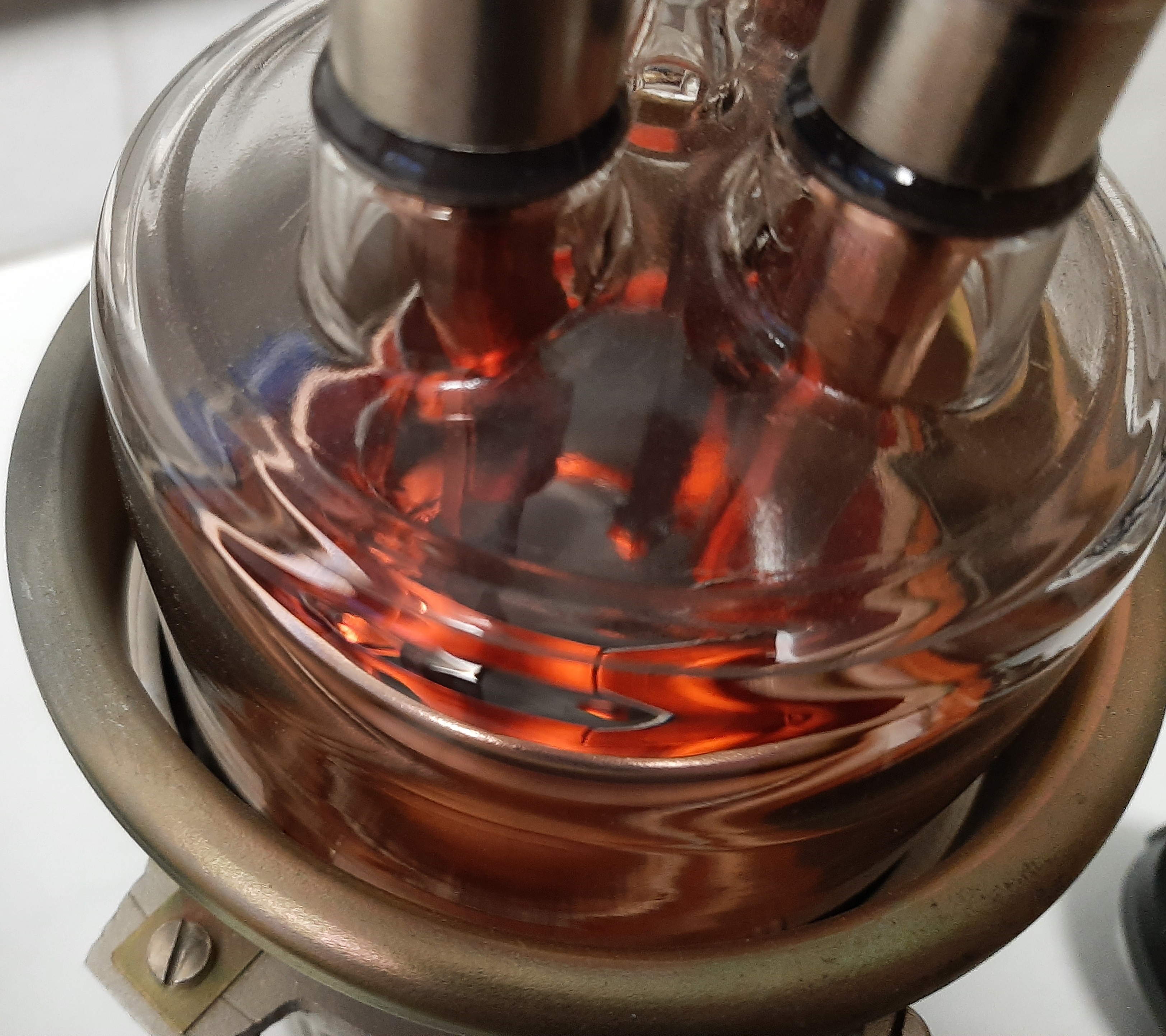

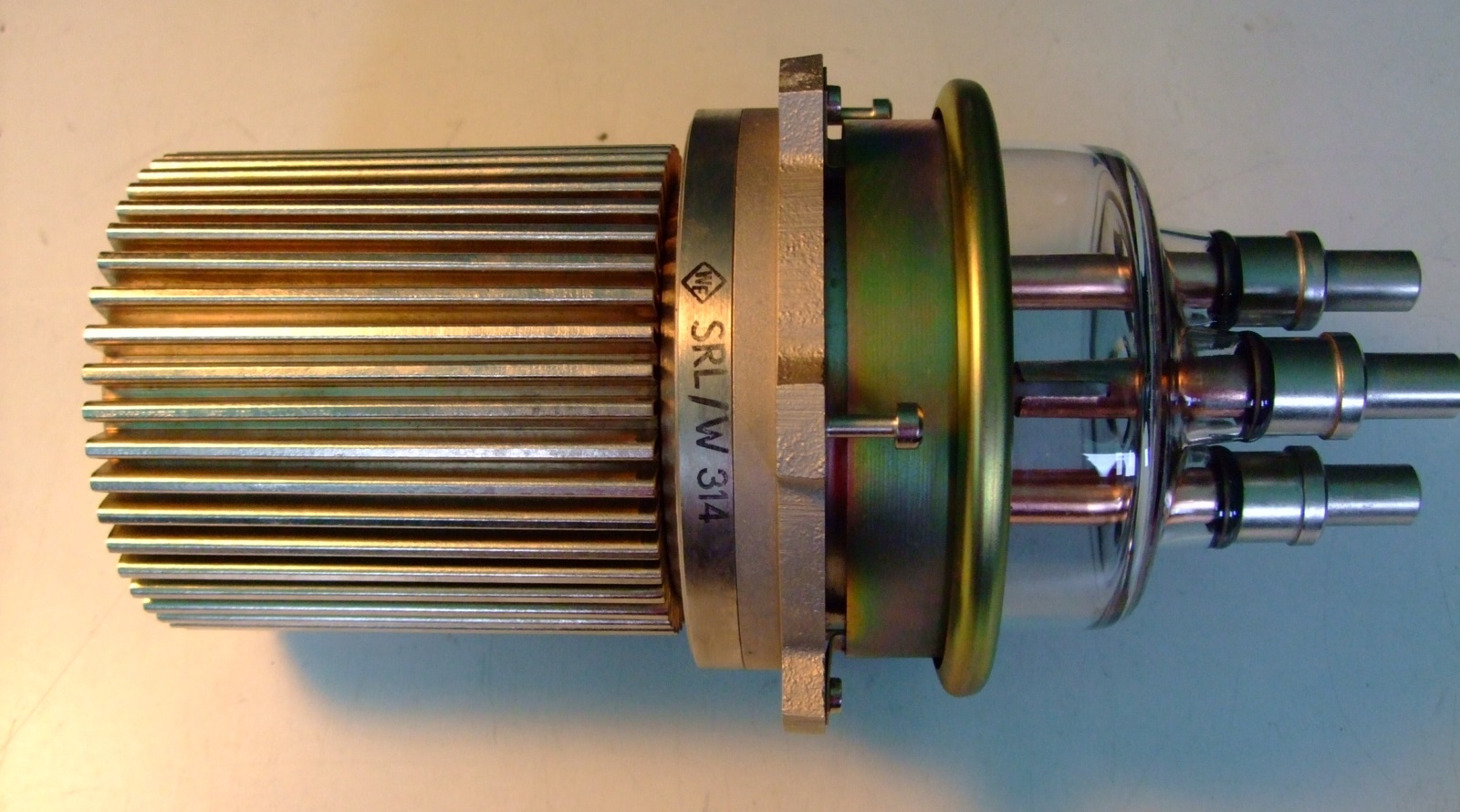

	SRL/W 314 von WF. Für Rundfunksender und Industriegeneratoren, Leistung 25kW. Wird mit Luft- oder Wasserkühlung betrieben, bei Luftkühlung reduziert sich die Leistung auf die Hälfte. Eine schöne und seltene Röhre, meine ist auch nagelneu! Versuch, die Röhre zu beheizen. Es sind 5,3V bei 145A nötig. Wer hat schon den passenden Trafo... Hier bei 3,5V Heizspannung, es fließen bereits über 60A! Mehr wollte ich den Kabeln und dem Transformator nicht zumuten. Das Foto ist leider nicht recht gut geworden. .

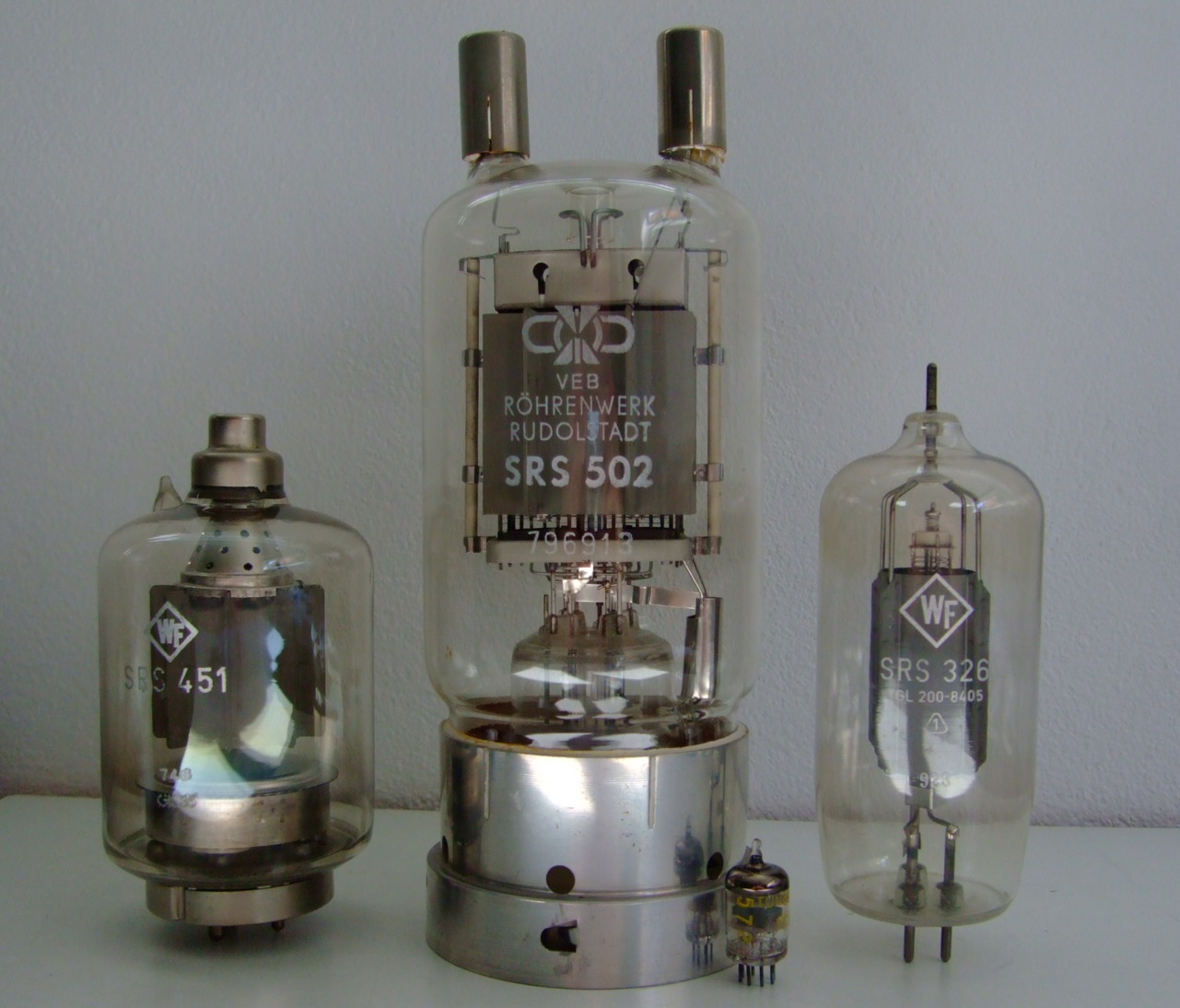

	Drei weitere schöne Senderöhren aus DDR-Produktion: Links: SRS 451 von WF Mitte: SRS 502 von Röhrenwerk Rudolstadt Rechts: SRS 326 von WF Datenblätter findet man leicht im Internet. Die kleine Röhre ist eine PC 900, man übersieht sie fast...
